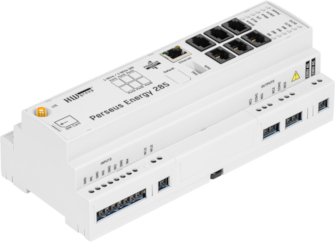

IP-коллектор данных Perseus Energy 285

Perseus Energy 285 — это DIN-рельсовое LAN/LTE решение для удаленного мониторинга и управления энергопотреблением с мастером M-Bus (Metering Bus). Подключайте внешние физические датчики (°C, %RH, A, V, …), извещатели (реле / сухой контакт) или сенсорный кабель WLD (обнаружение утечки воды). Сторонние счетчики (датчики) также можно подключать через LAN или Modbus/RTU. Резервное соединение LTE позволяет устройству оставаться работоспособным в случае отключения Ethernet.

Perseus Energy 285 объединяет данные от внешних физических датчиков / извещателей / счетчиков с данными от других устройств HW group, подключенных по LAN. Локальные условия, сценарии Lua, календарь или планировщик помогают анализировать измеренные данные.

Уведомления по SMS, звонку, электронной почте или SNMP Trap могут быть отправлены с устройства Perseus. Измеренные значения доступны через Open API (XML, Modbus/TCP, MQTT).

Perseus Energy 285 может быть подключен к порталу (SensDesk Technology). Вместе с порталом он представляет собой мощное решение для профессиональных приложений.

Уникальной особенностью всех продуктов Perseus является Meters API. Это означает, что Perseus может считывать по LAN значения датчиков с других устройств (например, STE2 R2) и использовать эти данные для анализа или оповещения.

Устройство Perseus Energy 285 имеет встроенный LTE-модем, который служит SMS-шлюзом как для самого Perseus, так и для других подключенных устройств HW group, а также обеспечивает резервное подключение к порталу.

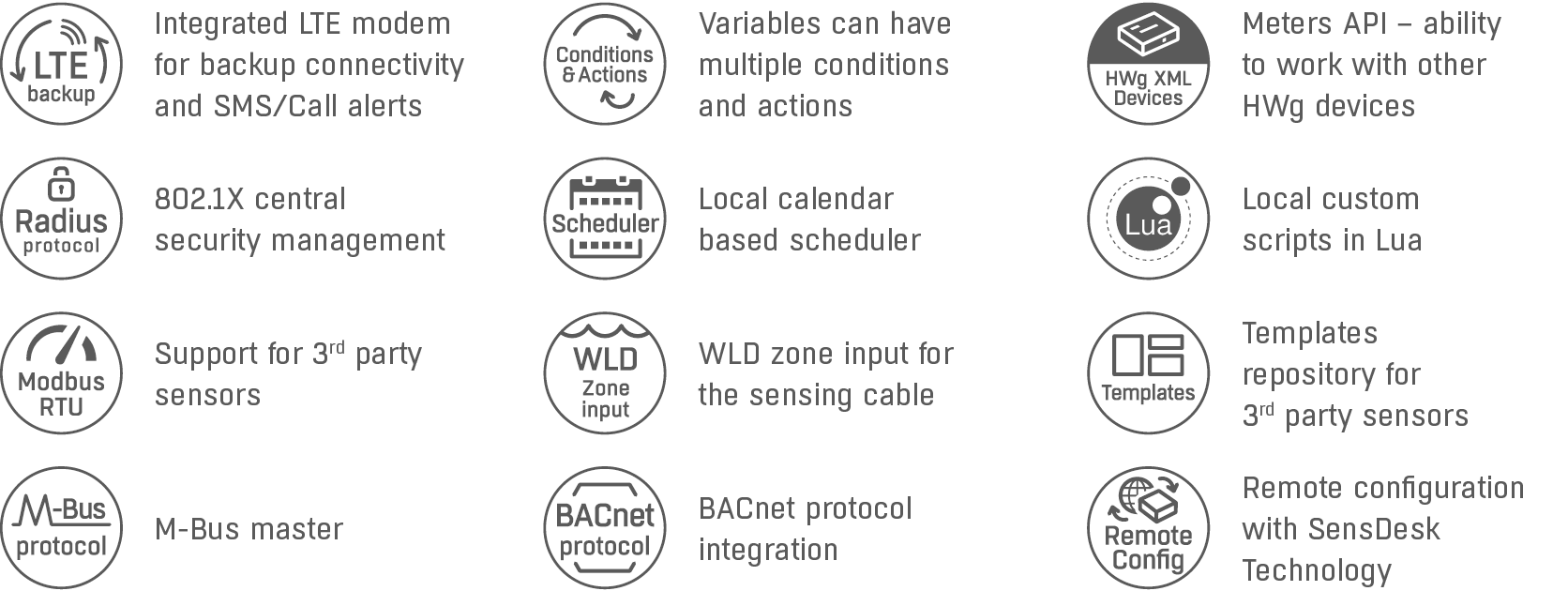

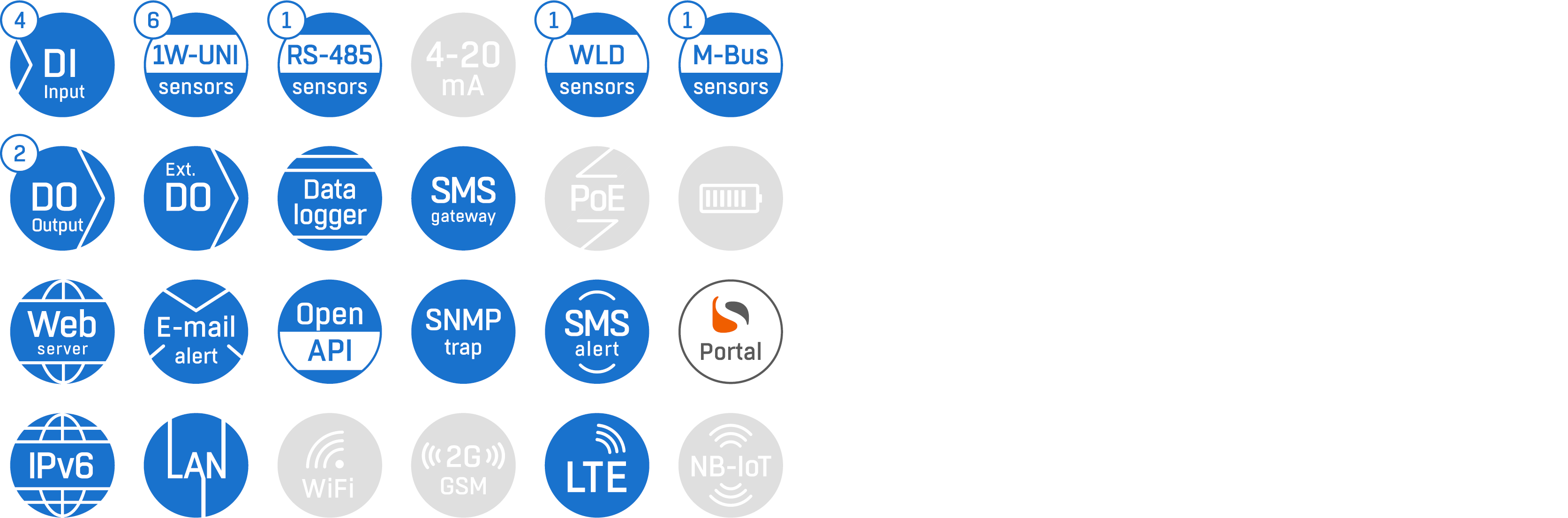

Особенности

• Ethernet: RJ45 (100BASE-T); ВЕБ: Встроенный веб-сервер
• LTE: Глобальный
• 6x порт RJ11 - макс. 2 внешних датчика 1-Wire UNI на порт
• Датчики RJ11: Температура, Относительная влажность (внутри/снаружи), Напряжение, Ток (0-30A или 4-20mA) и многое другое
• RS-485 (Modbus/RTU): 1x клеммная колодка
• Мастер M-Bus: 1x клеммная колодка
• WLD: 1 зона для внешнего сенсорного кабеля обнаружения утечки воды
• DO (Цифровые выходы): 2x DO (реле)
• DI (Цифровые входы): 4x DI (сухой контакт)
• Извещатели: Дым, контакт двери, датчик отказа вентилятора, наличие питания и т.д.
• Оповещения устройства: SNMP trap, email, SMS / Звонки
• Оповещения портала: Email, SMS / Звонки, Оповещение о недействительности устройства
• Open API: SNMP, XML, Modbus/TCP, MQTT, BACnet
• Профессиональный продукт: IPv6, SNMP Traps, SNMP v3
• Безопасность: Radius - IEEE 802.1X, учетные записи администратора и пользователя, HTTPs (сертификат клиента)
• Meters API (LAN): XML устройств HW group, Modbus/TCP, SNMP, MQTT
• Обработка данных: Условия и Действия, Виртуальные датчики, Планировщик
• Удаленная конфигурация с технологией SensDesk

Применение и использование

Типичные применения:

• Концентратор данных всех локальных датчиков / счетчиков на удаленном объекте
• Мониторинг удаленных технических помещений
• Мониторинг оборудования котельной
• Мониторинг промышленного оборудования
• Мониторинг теплиц / складов пищевых продуктов / фармацевтических складов
• Мониторинг удаленной инфраструктуры

Perseus Energy 285 — это устройство для монтажа на DIN-рейку для экологического мониторинга объекта любого размера и сложности. Можно подключить до 100 внешних счетчиков (и датчиков) с 1000 значений (переменных).

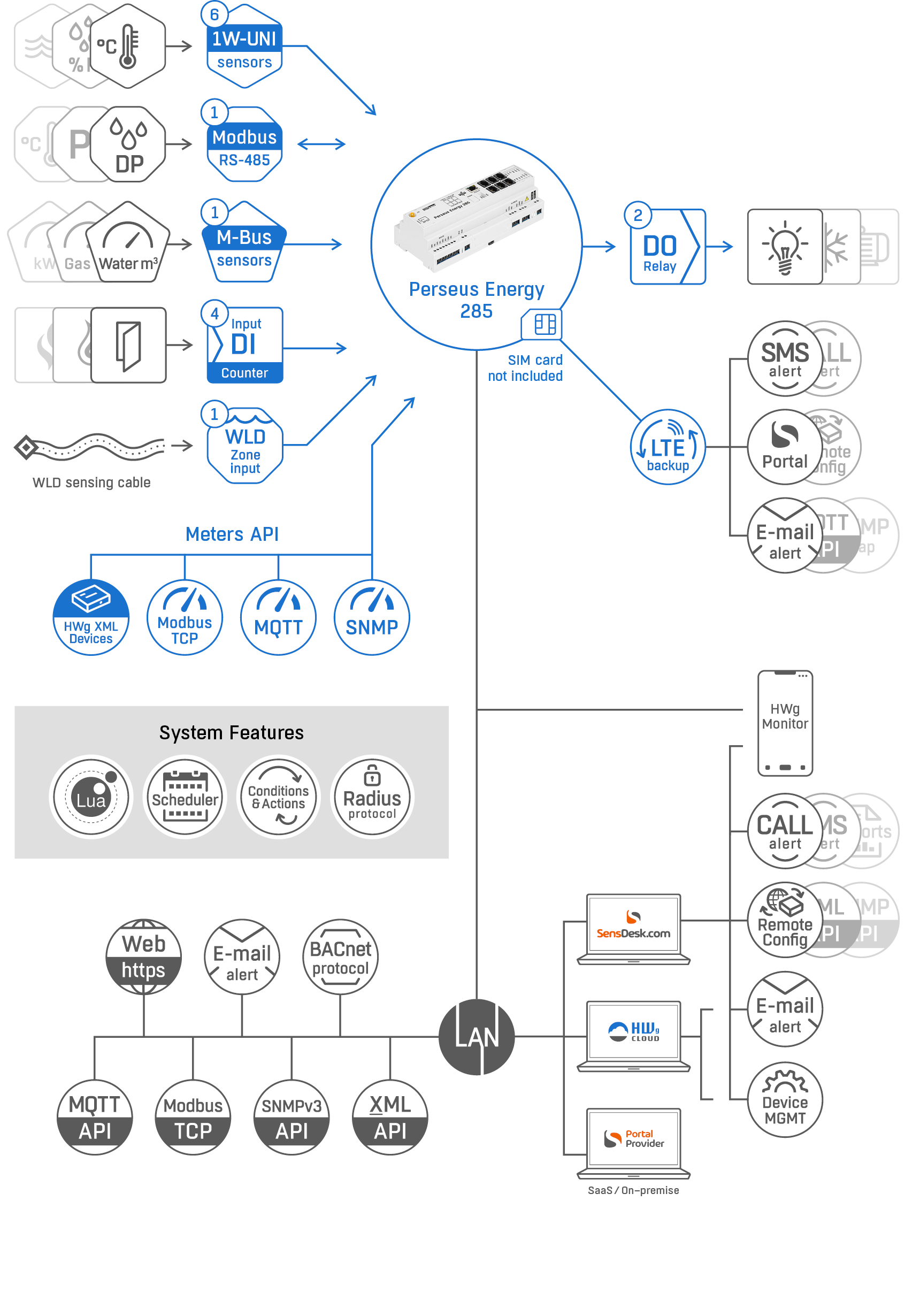

В одном корпусе на DIN-рейку имеются 6 портов 1W-UNI (RJ11), 4 DI (Цифровых входа) со счетчиками импульсов S0, RS-485 (Modbus/RTU), один вход зоны WLD (Обнаружения утечки воды), вход Мастера M-Bus и 2 DO (Релейных выхода).

Perseus Energy 285 может питаться только от 230В.

Комбинация физического интерфейса RS-485 на Perseus Energy 285, Мастера M-Bus и Meters API Modbus-RTU позволяет считывать данные со сторонних счетчиков электроэнергии/газа/воды, ИБП или кондиционеров.

Perseus Energy 285 имеет вход зоны WLD и 2 релейных выхода, которыми можно управлять через интерфейс устройства или в соответствии со значением подключенного датчика или извещателя, например, для управления кондиционером, вентиляцией, автоматическими дверями и т.д.

Варианты оповещения

Типичные области применения включают удаленный мониторинг инфраструктуры и оповещение. От простых оповещений о высокой температуре до расширенных оповещений (2 из 5 датчиков превысили лимит или недоступны).

Мобильное приложение можно использовать для отображения состояния всех подключенных счетчиков через LAN или непосредственно через портал SensDesk.com.

Встроенный LTE-модем можно использовать для информирования портала в случае отключения питания (email / SMS оповещения от портала, включая состояния недействительности устройства и датчиков) или для обслуживания SMS/звонков в качестве шлюза оповещений для всех устройств HW group в локальной сети.

Автономный мониторинг

• Email-оповещение может быть отправлено с устройства (требуется SMTP-сервер)
• SMS/Звонок могут быть отправлены с устройства с использованием LTE-модема
• Доступен Open API Perseus (SNMP, Modbus/TCP, MQTT, …)

Мобильное приложение: HWg Monitor

• Планшет на стене, отображающий все температуры в помещении / состояние извещателей
• Ввод данных: LAN устройства / учетная запись пользователя портала
• Версии для Android и iOS
• Все значения датчиков на одном экране
• Может использоваться как дисплей для отображения показаний датчиков в кармане / на стене

Использование бесплатного портала (HWg-cloud.com):

• Perseus 285 может быть легко подключен через LAN
• Email-оповещение о высокой/низкой температуре может быть отправлено с портала (долгосрочно надежно)
• Оповещение о недействительности устройства (отключении) доступно с портала
• Доступен график одного значения с краткой историей
• Доступна эскалация оповещений (только email)
• Удаленное переключение релейного выхода на основе датчика
• Центральный обзор и управление оповещениями
• Бесплатный сервис от производителя HW

Использование платного портала (Провайдеры порталов):

• Доступны все функции HWg-cloud.com
• Email, SMS, голосовые оповещения (с портала)
• Виртуальные датчики на портале (среднее по нескольким датчикам, …)
• Мультиграфики с историей за несколько лет
• API учетной записи пользователя: SNMP или XML
• Отчеты (PDF)
• Многопользовательские учетные записи
• Может использоваться SensDesk.com (SaaS сервис) (или любой Провайдер портала)
• SensDesk Portal On-Premise - Вы можете запустить свой собственный портал на своем сервере
