IP-коллектор данных Perseus

Perseus (ранее HWg-PWR) — IP-коллектор нового поколения для мониторинга потребления ресурсов. Устройство собирает данные от внешних счётчиков с интерфейсами M-Bus и Modbus, а также от датчиков 1-Wire и RS-485, и передаёт их по локальной сети. Данные доступны через Web-интерфейс (с построением графиков), SNMP, MQTT, Modbus/TCP, BACnet/TCP, сообщения E-Mail и SMS.

Линейка Perseus пришла на смену устройствам HWg-PWR и существенно расширила их возможности. Как и прежде, приборы позволяют вести удалённый мониторинг потребления электроэнергии, воды, газа и других ресурсов с использованием стандартных счётчиков сторонних производителей. Помимо этого, Perseus поддерживает датчики 1-Wire и RS-485, дискретные входы и релейные выходы — всё в одном устройстве.

Perseus — устройство мониторинга потребляемых ресурсов нового поколения:

Отправка тревожных оповещений при отказе счётчика или выходе измеренных значений из заданного диапазона (E-Mail, SNMP Trap, SMS)
Ведение внутреннего журнала измеренных значений объёмом 32 МБ (отображение в виде графика через Web-интерфейс)
Поддержка до 100 переменных от всех подключённых устройств
Конвертация единиц измерения без использования ПК и дополнительного ПО
Периодическая отправка отчёта об израсходованных ресурсах на E-Mail
Активная загрузка собранных данных на онлайн-портал (протокол HWg-Push)
Удалённая настройка конфигурации устройства по сети
Поддержка IPv6

Что изменилось по сравнению с HWg-PWR

Расширенный набор протоколов: добавлены MQTT, BACnet/TCP, HTTPS, SMTP TLS.
Поддержка датчиков 1-Wire (до 8 портов в зависимости от модели) — температура, влажность и другие параметры.
Дискретные входы типа «сухой контакт» (от 2 до 16 в зависимости от модели) со встроенными счётчиками импульсов.
Релейные выходы (от 1 до 4 в зависимости от модели).
Поддержка PoE и питания 48В в старших моделях (Perseus Monitoring 150/155).
Расширенный диапазон рабочих температур: −30°C ÷ 85°C.
Модели с встроенным LTE-модемом (Perseus Energy 285, Monitoring 145, Monitoring 155).

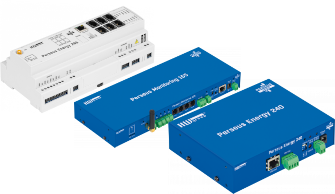

Perseus: IP-коллектор для мониторинга потребления ресурсов

Модельный ряд Perseus

Линейка Perseus делится на два семейства:

Perseus Energy — модели, ориентированные на учёт потребляемых ресурсов через счётчики M-Bus и Modbus. Доступны варианты с питанием 24В (240), 230В (242) и LTE-модемом (285).
Perseus Monitoring — универсальные модели для мониторинга окружающей среды и управления: датчики 1-Wire, RS-485, дискретные входы, релейные выходы. Модели 140/145 — компактные, 150/155 — расширенные (16 входов, 4 реле, поддержка PoE).

	Perseus Energy 240	Perseus Energy 242	Perseus Energy 285	Perseus Monitoring 140	Perseus Monitoring 145	Perseus Monitoring 150	Perseus Monitoring 155
Протоколы
IPv6	✓	✓	✓	✓	✓	✓	✓
SNMP	SNMP v1 + SNMP v3
SNMP Trap	✓	✓	✓	✓	✓	✓	✓
COAP	✗	✗	✗	✗	✗	✗	✗
DHCP	✓	✓	✓	✓	✓	✓	✓
HTTP	✓	✓	✓	✓	✓	✓	✓
HTTPS	✓	✓	✓	✓	✓	✓	✓
XML	✓	✓	✓	✓	✓	✓	✓
SMTP	✓	✓	✓	✓	✓	✓	✓
SMTP TLS	✓	✓	✓	✓	✓	✓	✓
HWg-Push (SensDesk)	✓	✓	✓	✓	✓	✓	✓
Удалённая настройка	✓	✓	✓	✓	✓	✓	✓
NB-Push	✗	✗	✗	✗	✗	✗	✗
HWg-DCD	✗	✗	✗	✗	✗	✗	✗
Net-GSM (SMS-шлюз)	✓	✓	✓	✓	✓	✓	✓
MQTT	✓	✓	✓	✓	✓	✓	✓
Modbus/TCP	✓	✓	✓	✓	✓	✓	✓
Bacnet/TCP	✓	✓	✓	✓	✓	✓	✓
Syslog	✗	✗	✗	✗	✗	✗	✗
API счётчиков (Meters API)
Макс. счётчиков	100	100	100	100	100	100	100
API: 1-Wire	✗	✓	✓	✓	✓	✓	✓
API: RS-485/HWg	✗	✗	✗	✗	✗	✗	✗
API: Modbus/RTU	✓	✓	✓	✓	✓	✓	✓
API: Modbus/TCP	✓	✓	✓	✓	✓	✓	✓
API: HWg XML	✓	✓	✓	✓	✓	✓	✓
API: SNMP	✓	✓	✓	✓	✓	✓	✓
API: MQTT	✓	✓	✓	✓	✓	✓	✓
API: M-Bus	✗	✓	✓	✗	✗	✗	✗
Датчики
Макс. переменных	1000	1000	1000	1000	1000	1000	1000
Значений 1-Wire*	0	100	100	100	100	100	100
Значений RS-485*	100	100	100	100	100	100	100
Портов 1-Wire	—	4	6	4	4	8	8
Портов RS-485	1	1	1	1	1	1	1
Счётчиков M-Bus	—	100	100	—	—	—	—
Портов M-Bus	—	1	1	—	—	—	—
Входы	—	Тип: Сухой контакт Кол-во: 2 Счётчики: ✓ Тип: Датчик протечки Кол-во: 1	Тип: Сухой контакт Кол-во: 4 Счётчики: ✓ Тип: Датчик протечки Кол-во: 1	Тип: Сухой контакт Кол-во: 4 Счётчики: ✓ Тип: Датчик протечки Кол-во: 1	Тип: Сухой контакт Кол-во: 4 Счётчики: ✓ Тип: Датчик протечки Кол-во: 1	Тип: Сухой контакт Кол-во: 16 Счётчики: ✓ Тип: Датчик протечки Кол-во: 1	Тип: Сухой контакт Кол-во: 16 Счётчики: ✓ Тип: Датчик протечки Кол-во: 1
Выходы	—	Тип: Реле Кол-во: 1 Нагрузка: 50В / 1000мА	Тип: Реле Кол-во: 2 Нагрузка: 250В / 10000мА	Тип: Реле Кол-во: 2 Нагрузка: 50В / 1000мА	Тип: Реле Кол-во: 2 Нагрузка: 50В / 1000мА	Тип: Реле Кол-во: 4 Нагрузка: 50В / 1000мА	Тип: Реле Кол-во: 4 Нагрузка: 50В / 1000мА
Box2Box	XML · 1000
Оповещения
Адресатов SNMP Trap	100	100	100	100	100	100	100
Адресатов SMS	100	100	100	100	100	100	100
Повтор оповещений	✓	✓	✓	✓	✓	✓	✓
Периодический статус	✓	✓	✓	✓	✓	✓	✓
Питание и размеры
Питание	Питание: 9–30В / 500мА Разъём: Jack + клеммный блок	Питание: 24В Разъём: Клеммный блок	Питание: 230В / 130мА Разъём: Клеммный блок	Питание: 9–30В / 500мА Разъём: Jack + клеммный блок	Питание: 9–30В / 500мА Разъём: Jack + клеммный блок	Питание: 9–30В / 500мА Питание: 48В / 250мА Питание: PoE / 250мА	Питание: 9–30В / 500мА Питание: 48В / 250мА Питание: PoE / 250мА
PoE/48В	✗	✗	✗	✗	✗	✓	✓
Рабочая среда	−30°C ÷ 85°C 5–95%RH	−30°C ÷ 85°C 5–95%RH	−30°C ÷ 65°C 5–95%RH	−30°C ÷ 85°C 5–95%RH	−30°C ÷ 65°C 5–95%RH	−30°C ÷ 85°C 5–95%RH	−30°C ÷ 65°C 5–95%RH
Условия хранения	−30°C ÷ 85°C / 5–95%RH
Глубина	38мм	135мм	65мм	38мм	38мм	38мм	38мм
Габариты (Д/Ш/В/Масса)	145/121/38мм 488г	145/38/135мм 505г	213/90/65мм 529г	145/135/38мм 550г	145/135/38мм 550г	300/145/38мм 1120г	300/145/38мм 1120г
Интерфейсы
Буфер журнала	32 МБ
M-Bus	—	✓	✓	—	—	—	—
Ethernet	10/100 Мбит
WiFi	✗
Мобильные сети	✗	✗	LTE	✗	LTE	✗	LTE
RS-232	✗
RS-485	✓
Тип устройства
Среда применения	Промышленная, SoHo, IT
Монтаж	Стойка, стол	Стойка, стол, стена	DIN-рейка	Стойка, стол	Стойка, стол	Стойка, стол	Стойка, стол
Степень защиты	IP40

* Максимальное количество датчиков на порт зависит от аппаратного интерфейса и используемых компонентов — см. руководство пользователя.

Общие технические характеристики

Ethernet: RJ45 (10/100 Мбит), поддержка IPv6
WEB: Встроенный Web-интерфейс, построение графиков
Датчики 1-Wire: До 100 значений; от 4 до 8 портов в зависимости от модели
Датчики RS-485: До 100 значений, 1 порт
Счётчики M-Bus: До 100 устройств (модели Perseus Energy 242 и 285)
Счётчики Modbus/RTU и Modbus/TCP: До 100 устройств (все модели)
Переменные: До 1000 точек сбора данных
Дискретные входы: Сухой контакт, от 2 до 16 входов; со встроенными счётчиками импульсов; + 1 зона датчика протечки
Релейные выходы: От 1 до 4 реле в зависимости от модели
Встроенный журнал: 32 МБ флэш-памяти
Питание: 9–30В пост. тока (Jack / клеммный блок); 24В, 48В или 230В переменного тока — в зависимости от модели; PoE — в моделях Monitoring 150/155
Монтаж: На стойку или стол (большинство моделей); на DIN-рейку (Perseus Energy 285); на стену (Perseus Energy 242)
Рабочая температура: −30°C ÷ 85°C (большинство моделей), −30°C ÷ 65°C (модели 285, 145, 155)
Степень защиты: IP40

Коммуникационные протоколы M2M: SNMP v1/v3, MQTT, XML, Modbus/TCP, BACnet/TCP, HTTP/HTTPS
Реакция на тревогу: SNMP Trap, E-Mail (в т.ч. с TLS), SMS (через шлюз HWg-SMS-GW)
Онлайн-портал: Протокол HWg-Push, поддержка SensDesk
Мобильные сети: Встроенный LTE-модем в моделях Perseus Energy 285, Monitoring 145 и Monitoring 155

Графики: Журналирование с поддержкой построения графиков
Отчёт: Периодическая отправка на E-Mail измеренных значений за заданный период
SMS-шлюз: Устройство позволяет отправлять уведомления в виде SMS через внешний шлюз «HWg-SMS-GW» без какого-либо дополнительного ПО.
Поддержка разработчиков: HWg SDK
Поддержка ПО
- HWg-PD Trigger: Управление другими IP-устройствами, перенаправление тревог в виде SMS-оповещений
- HWg-PDMS: Сбор данных, ведение журнала, экспорт в формат MS Excel
- >> Стороннее ПО мониторинга по SNMP
  (HP OpenView, IBM Tivoli, Nagios, Zabbix, Cacti, Monitor One, The Dude, Paessler PRTG, Ipswitch WhatsUp, Axence nVision, LoriotPro, GFi NSM, SNMPc 7, CA NSM, ActiveXperts NM, Intellipool NM, MSC Operations Manager)

Счётчики M-Bus или с импульсным выходом S0

Импульсный выход S0 является устаревшим интерфейсом для подсчёта потребляемой энергии по числу импульсов.
M-Bus — современный стандарт в сфере учёта потребляемых ресурсов. В отличие от импульсных счётчиков, счётчики M-Bus работают с абсолютными значениями (которые можно использовать для автоматизированного выставления счетов). Кроме того, счётчики M-Bus предоставляют дополнительные параметры: мгновенные напряжение и ток, коэффициент мощности (cos φ) и другие.

Для конвертации сигналов от счётчиков S0 в M-Bus существуют специальные конвертеры:

HWg-CS52: конвертер M-Bus и счётчика импульсов S0
HWg-CS33: счётчик импульсов S0 с выходом SNMP & Modbus/TCP

Информация для заказа

Perseus Energy 285

Perseus Energy 285 — это промышленный DIN контроллер для удаленного мониторинга энергоресурсов и экологических параметров. Устройство выступает в роли мастера M-Bus и позволяет подключать до 100 счетчиков (электричества, воды, газа и др.) по шине M-Bus, а также по Modbus/RTU и 1-Wire.

133853 руб.

Сферы применения

Удалённый мониторинг энергопотребления в серверных и ЦОД
Мониторинг энергопотребления в арендуемых помещениях
Мониторинг потребления воды, газа и тепла на малодоступных объектах
Контроль затрат на расход энергии и других ресурсов
Контроль перегрузки линий в трёхфазной сети («перекос» фаз)
Контроль понижения напряжения в сети
Мониторинг температуры, влажности и протечек (через датчики 1-Wire)
Мониторинг потоков жидкости и воздуха

Подключение счётчиков электроэнергии с интерфейсом M-Bus

Различные счётчики электроэнергии с интерфейсом M-Bus подключаются к прибору Perseus напрямую.
Все собираемые значения доступны по сети LAN через SNMP, MQTT, Modbus/TCP и BACnet/TCP.
Данные о потреблении доступны через Web-интерфейс и мобильные приложения.

Серверные: мониторинг потребления электроэнергии и контроль наличия напряжения на каждой фазе

До 25 однофазных и многофазных счётчиков (модели Perseus Energy 242 / 285).
Дискретные входы для определения аварийного отключения фазы (до 16 входов в моделях Perseus Monitoring 150/155).
В случае аварии отправляется тревожное уведомление по E-Mail и/или SMS.
Данные мониторинга могут быть переданы в любую систему SCADA по протоколам Modbus/TCP, BACnet/TCP и SNMP.

Измерение потребления с использованием счётчиков M-Bus и S0

Современные счётчики с интерфейсом M-Bus подключаются к Perseus напрямую.
Старые счётчики с импульсным выходом (S0) подключаются через конвертер «S0 — M-Bus».
Текущие показания счётчиков доступны через Web-интерфейс Perseus.
Perseus периодически отправляет отчёт на E-Mail со статистикой потребления и стоимостью по текущему тарифу.
При превышении установленного порога потребления отправляется тревожное уведомление по E-Mail.

Удалённый мониторинг потребляемых ресурсов с выводом данных на единый онлайн-портал

Счётчики различных ресурсов подключаются к прибору Perseus.
Каждый прибор доступен через свой Web-интерфейс для настройки и просмотра журнала.
Все данные о потреблении передаются в единый онлайн-портал по протоколу HWg-Push.
Онлайн-портал (SensDesk) генерирует детализированные отчёты и статистику по каждому измеренному значению.

Счётчики с шиной M-Bus, поставляемые HW group

Представленные ниже счётчики с интерфейсом M-Bus можно заказать вместе с прибором Perseus для упрощения процедуры компоновки и быстрого проведения пусконаладочных работ.

Meter 3f ED 310.DB HWG — Статический трёхфазный двухтарифный счётчик электроэнергии для прямого измерения, ток до 63А, выходы M-Bus и S0 — 3x230В/400В, 5(63)А
Meter 3f ED 310.I.DB HWG
Статический трёхфазный двухтарифный счётчик для непрямого измерения, ток до 63А, выходы M-Bus и S0 — 3x230В/400В, х/5А
Meter 1f DHZ 5/63-M-BUS — однофазный счётчик для прямого измерения, ток до 63А
Meter 3f ZMF120ACs2 M-Bus — трёхфазный счётчик без аварийного автомата, прямое измерение, ток до 40А
Meter 1f ZCF120ABs2 M-Bus — однофазный счётчик с аварийным автоматом, прямое измерение, ток до 40А
Meter gas G350 M-Bus — счётчик газа с интерфейсом M-Bus
M-Count 2C — конвертер для 2-х счётчиков с импульсным выходом S0 в M-Bus, со встроенным журналом
CLA 3.1 — Трансформатор тока, 1000А/5А, класс точности 0.5S, потребляемая мощность 10В/А
CLB 2.65 — Трансформатор тока, 200А/5А, класс точности 0.5S, потребляемая мощность 10В/А
Мы также готовы помочь в выборе других аксессуаров для шины M-Bus.

Часто задаваемые вопросы

Чем Perseus отличается от HWg-PWR?

Perseus — новое поколение устройств HWg-PWR. Помимо поддержки M-Bus, Perseus добавляет датчики 1-Wire и RS-485, расширенный набор протоколов (MQTT, BACnet/TCP, HTTPS), опциональный LTE-модем, а также дискретные входы и релейные выходы. Старые схемы подключения счётчиков M-Bus совместимы с новыми моделями Perseus Energy.
Сколько счётчиков M-Bus можно подключить к Perseus?

Модели Perseus Energy 242 и Perseus Energy 285 поддерживают подключение до 100 устройств M-Bus. Модели Perseus Energy 240 и вся линейка Perseus Monitoring не имеют порта M-Bus и используют Modbus/RTU, Modbus/TCP и другие интерфейсы.
Какие значения может измерять и отображать Perseus?
Perseus отображает любые значения, которые выдаёт подключённый счётчик. Для счётчиков M-Bus это, как правило: мгновенная потребляемая мощность, общее энергопотребление, напряжение, ток, коэффициент мощности (cos φ).
Необходимо ли использовать только счётчики производства HW group?
Нет. Любое устройство стороннего производителя с интерфейсом M-Bus или Modbus может быть подключено к Perseus. Для помощи в выборе конкретной модели счётчика у нас имеется список совместимых устройств.
Сколько переменных поддерживает Perseus?
Все модели Perseus поддерживают до 1000 переменных. До 100 значений доступно от счётчиков M-Bus, 100 — от датчиков 1-Wire, 100 — от устройств RS-485.
Можно ли использовать счётчики электроэнергии, газа и воды разных производителей на одном приборе?
Да, при условии что все они работают на одинаковой скорости передачи данных (обычно 2400 бит/сек для M-Bus).
Какова максимальная длина кабеля M-Bus?
При скорости 300 бит/сек длина сегмента не должна превышать 1000 м (максимум 350 м при скорости 9600 бит/сек).
Поддерживаются ли беспроводные счётчики M-Bus?
Не напрямую. Perseus поддерживает только проводную шину M-Bus. Однако существуют конвертеры беспроводного M-Bus в проводной, успешно протестированные с нашим оборудованием.
