IP-коллектор данных Hwg-PWR 3/12/25

HWg-PWR 3/12/25 собирает данные от внешних счетчиков с интерфейсом M-Bus и отправляет эти данные по локальной сети. Данные M-Bus доступны через Web-интерфейс (график), SNMP, сообщения E-Mail и файлы журнала. С помощью внешних счетчиков с интерфейсом M-Bus устройство может быть использовано для удаленного мониторинга и учета таких параметров как расход электроэнергии, воды, газа и т.п.

IP-коллектор HWg-PWR 3/12/25 позволяет вести мониторинг потребления ресурсов с использованием стандартных счетчиков сторонних производителей. Счетчики электроэнергии, воды и газа могут быть производства различных брендов.

HWg-PWR 3 / 12 / 25 – устройство мониторинга потребляемых ресурсов:

Отсылка тревожного оповещения в случае отказа счетчика или выхода измеренных значений из заданного диапазона (E-Mail, SNMP Trap, SMS)
Ведение внутреннего журнала измеренных значений (отображение в виде графика через Web-интерфейс)
8 дискретных входов для однофазных детекторов пропадания напряжения 110/230 В переменного тока
Конвертация единиц измерения (например, кВт/ч в рубли) без использования ПК и дополнительного ПО
Периодическая отправка отчета об израсходованных ресурсах за заданный период времени в виде вложения к сообщению E-Mail
Активная загрузка собранных данных на онлайн-портал (протокол HWg-Push)

Преимущества использования сторонних счетчиков M-Bus

Широкий ассортимент сторонних счетчиков с интерфейсом EN 13757 (M-Bus) дает возможность без труда подобрать счетчик под любые нужды, в любом форм-факторе (в том числе, и с нестандартными диапазонами и единицами измерения, например, счётчик с максимально допустимым рабочим током до 1000 A).
Счетчики с шиной M-Bus часто предоставляют расширенную информацию о измеряемых параметрах (общее потребление, текущие значения, напряжения по фазам, коэффициент мощности и т.п.).
Значения, полученные от сертифицированных счетчиков, можно использовать для формирования счетов.

Особенности

Ethernet: RJ45 (100 Mbit)
WEB: Встроенный Web-интерфейс, построение графиков
Входы данных: 3/12/25 внешних счетчиков с шиной M-Bus (EN 13757-2)
- Питание M-Bus: Счетчики питаются от HWg-PWR
Стандарты M-Bus: EN 13757-2 (физический уровень) & EN 13757-3 (уровень приложения)
Переменные (точки сбора данных): До 100 от всех (макс. 25) счетчиков
M-Bus: Автоматическое определение счетчиков и значений от них
Дискретные входы: 8 дискретных входов для однофазных детекторов пропадания напряжения 110/230В переменного тока
Встроенный журнал: 170,000 значений (3 значения раз в 15 минут = 590 дней)
Питание: 110В или 230В переменного тока
Габариты: Монтаж на DIN-рейку

Коммуникационные протоколы M2M: SNMP, XML, Modbus/TCP
Реакция на тревогу: SNMP trap, E-mail, SMS (через шлюз SMS-GW)
Онлайн-портал: HWg-Push протокол, поддержка SensDesk

Графики: Журналирование с поддержкой построения графиков
Отчет: Периодическая отправка на E-Mail измеренных значений
SMS шлюз: Устройство позволяет отсылать уведомления в виде сообщений SMS через внешний шлюз "HWg-SMS-GW" без какого-либо дополнительного ПО.
Поддержка разработчиков: HWg SDK
Поддержка ПО
- HWg-PD Trigger: Управление другими IP устройствами, перенаправление тревог в виде SMS оповещений
- HWg-PDMS: Сбор данных, ведение журнала, экспорт в формат MS Exel
- >> Стороннее ПО мониторинга по SNMP
  (HP OpenView, IBM Tivoli, Nagios, Zabbix, Cacti, Monitor one, The Dude, Paessler IPCheck, Ipswitch WhatsUp, Axence nVision, CBR little:eye, LoriotPro, GFi NSM, SNMPc 7, CA NSM, ActiveXperts NM, Intellipool NM, MSC Operations Manager 2007)
Внешние счетчики с интерфейсом M-Bus (сторонние продукты) (сторонние продукты)
- Доступные по шине M-Bus значения зависят от типа счетчика – мы рекомендуем всегда уточнять список поддерживаемых значений у производителя!
- Поддержка сертифицированных и калиброванных счетчиков
- Поддержка однофазных и многофазных счетчиков
- Поддержка однотарифных и многотарифных счетчиков
- Применение трансформаторов тока позволяет измерять токи больших величин
- Примеры типичных доступных значений:
  - Мгновенное значение потребляемой мощности
  - Общее энергопотребление
  - Напряжение сети
  - Ток нагрузки
  - Коэффициент мощности (cos φ)
  - Скорость воздушного потока

Счётчики M-Bus или с импульсным выходом S0

Импульсный выход S0 является устаревшим интерфейсом для подсчета потребяемой энергии в зависимости от числа импульсов.
M-Bus является современным стандартом в сфере учета потребляемых ресурсов. В отличии от импульсных счётчиков, счётчики M-Bus работают с абсолютными значениями (эти значения можно использовать для автоматизированного выставления счетов за потребляемые ресурсы). В дополнение, счетчики с шиной M-Bus предоставляют много других сопутствующих значений, таких как мгновенные напряжение и ток, коэффициент мощности (cos φ), и другие.

Для конвертации сигналов от счетчиков S0 в M-Bus существуют специальные конвертеры:

HWg-CS52: M-Bus and S0 pulse counter energy metering
HHWg-CS33: S0 pulse counter with SNMP & Modbus/TCP output

Информация для заказа

HWg-PWR 3	IP-коллектор данных по M-Bus шине с Web и SNMP. Поддерживает 3 M-Bus счетчика потребления электроэнергии, воды, газа и др. Встроенный графический Web-интерфейс. Регистратор данных, SNMP, Email и Syslog (системный журнал).	43629 руб.
Hwg-PWR 12	IP-Коллектор данных по M-Bus шине с Web и SNMP. Поддерживает 12 M-Bus счетчиков потребления электроэнергии, воды, газа и др. Встроенный графический Web-интерфейс. Регистратор данных, SNMP, Email и Syslog (системный журнал).	47981 руб.
Hwg-PWR 25	IP-Коллектор данных по M-Bus шине с Web и SNMP. Поддерживает 25 M-Bus счетчиков потребления электроэнергии, воды, газа и др. Встроенный графический Web-интерфейс. Регистратор данных, SNMP, Email и Syslog (системный журнал).	52790 руб.
HWg-PWR3 1f 230V mobile box	Мобильное демонстрационное устройство для систем учёта энергопотребления Hwg-PWR. Прибор может быть использован как временный однофазный счётчик 220В. Включает в себя один счётчик электроэнергии. Готов для выставочной демонстрации.	159132 руб.
Meter 1f DHZ 5/63-M-BUS	Однофазный М-bus счётчик электроэнергии 230В, максимальная нагрузка 63А, выход данных - М-шина.	45348 руб.
Meter 3f ED 310.DB HWG	Трехфазный счётчик электроэнергии 380В, максимальная нагрузка 63А, выход данных - Импульсный SO и М-шина.	73658 руб.

Сферы применения

Удаленный мониторинг энергопотребления в серверных
Мониторинг энергопотребления в арендуемых помещениях
Мониторинг энергопотребления на малодоступных объектах
Контроль затрат на расход энергии
Контроль перегрузки линий в трехфазной сети ("перекос" фаз)
Контроль понижения напряжения в сети
Мониторинг потоков жидкости и воздуха

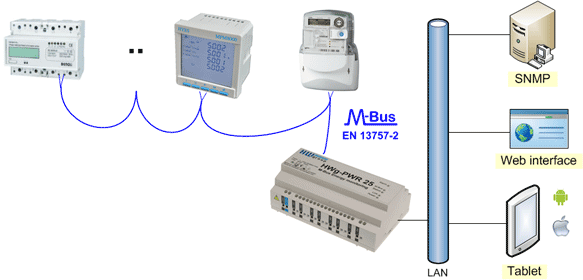

Подключение от 1 до 25 счетчиков электроэнергии с шиной M-Bus

Различные счетчики электроэнергии (оснащенные выходом интерфейса M-Bus) подключены к прибору HWg-PWR.
Все собираемые значения от счетчиков доступны по сети LAN и протоколу SNMP.
Данные о потреблении энергии доступны через Web-интерфейс прибора и мобильные приложения для iPhone и ОС Android.

Серверные: мониторинг потребления электроэнергии и контроль наличия напряжения на каждой фазе

До 25 однофазных и многофазных счетчиков.
8 дискретных входов для определения аварийного отключения фазы.
В случае аварийной ситуации отправляется тревожное уведомление E-Mail.
При тревоге (аварийное отключение фазы или выход потребляемого тока из заданного диапазона) будет отправлено тревожное уведомление в виде сообщения SMS на мобильный телефон через внешний GSM шлюз.
Данные мониторинга энергопотребления могут быть выведены в любую существующую систему SCADA по протоколам Modbus/TCP и SNMP.

Измерение потребления электроэнергии с использованием счетчиков как с импульсными выходами, так и с интерфейсом M-Bus

Современные счетчики с интерфейсом M-Bus подключаются к прибору HWg-PWR напрямую.
Старые счетчики с импульсным выходом (S0) подключаются к прибору через конвертерa “S0 - M-Bus”.
Текущие показания счетчиков доступны через Web-интерфейс HWg-PWR.
Каждый день неделю или месяц, HWg-PWR отправляет отчет на E-mail. Отчет содержит в себе статистику энергопотребления (в кВт/ч) и стоимость электроэнергии по текущему тарифу.
Когда количество израсходованной энергии превышает установленный порог – отправляется тревожное уведомление по E-Mail.

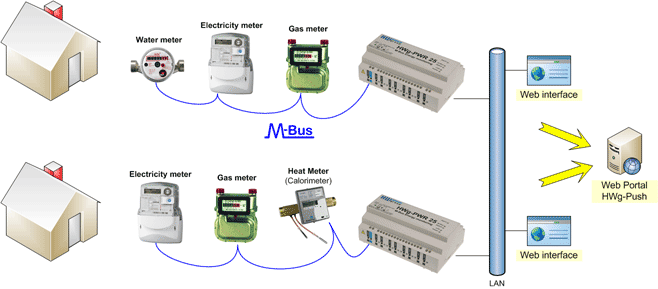

Удаленный мониторинг потребляемых ресурсов с выводом данных на единый онлайн-портал

Счетчики, измеряющие потребление различных ресурсов, подключаются к прибору HWg-PWR.
Каждый прибор сбора данных доступен через свой Web-интерфейс для настройки, просмотра журнала собранных значений и т.п.
Все данные о потреблении ресурсов передаются в единый онлайн-портал по протоколу HWg-Push.
Онлайн-портал (SensDesk) генерирует детализованные отчеты и статистику по каждому измеренному значению.

Счетчики с шиной M-Bus, поставляемые HW group

Представленные ниже счетчики с шиной M-Bus можно заказать вместе с прибором HWg-PWR для упрощения процедуры компоновки и быстрого проведения пусконаладочных работ.

Meter 3f ED 310.DB HWG
ED 310.DB HWG – статический трехфазный двухтарифный счетчик электроэнергии для прямого измерения с током нагрузки до 63А, с выходами M-Bus и S0 – 3x230В/400В, 5(63)А
Meter 3f ED 310.I.DB HWG
ED 310.I.DB HWG статический трехфазный двухтарифный счетчик электроэнергии для непрямого измеренияс током нагрузки до 63А, с выходами M-Bus и S0 – 3x230В/400В, х/5А
Meter 1f DHZ 5/63-M-BUS – однофазный счетчик электроэнергии для прямого измерения с током нагрузки до 63А.
Meter 3f ZMF120ACs2 M-Bus – трехфазный счетчик электроэнергии без аварийного автомата, прямое измерение с током до 40А.
Meter 1f ZCF120ABs2 M-Bus – single-phase electricity meter with a disconnecter, direct up to 40A.
Meter gas G350 M-Bus – однофазный счетчик электроэнергии с аварийным автоматом, прямое измерение с током до 40А.
M-Count 2C – конвертер для 2-х счетчиков с импульсным выходом со встроенным журналом с выходом интерфейса M-Bus.
CLA 3.1 – Трансформатор тока, 1000А/5А, класс точности 0.5S, потребляемая мощность 10В/А.
CLB 2.65 – Трансформатор тока, 200А/5А, класс точности 0.5S, потребляемая мощность 10В/А.
Так же мы будем рады помочь Вам в выборе других аксессуаров для шины M-Bus.

Часто задаваемые вопросы

Сколько счетчиков с интерфейсом M-Bus я могу подключить к прибору HWg-PWR?

К HWg-PWR 3 Вы можете подключить до 3-х счетчиков с шиной M-Bus.
Вы можете подключить до 12 M-Bus счетчиков (устройств) к HWg-PWR 12.
Вы можете подключить до 25 M-Bus счетчиков (устройств) к HWg-PWR 25.
Какие значения может измерять и отображать HWg-PWR?
HWg-PWR измеряет и отображает любые значения, которые выдает подключенный счетчик с шиной M-Bus.
Необходимо ли использовать только счетчики, поставляемые HW group?
Нет. Любое устройство стороннего производителя с шиной M-Bus может быть подключено к прибору HWg-PWR.
Для того, чтобы помочь Вам в выборе конкретной модели счетчика, у нас имеется список совместимых продуктов.
Сколько различных переменных может контролировать HWg-PWR?
HWg-PWR 3/12/25 поддерживают до 100 переменных. Конкретное сочетание количества счетчиков и числа переменных от них не важно, например, соотношение может быть 25x4 (25 счетчиков x 4 переменных от каждого) или 10x10.
Каждая переменная (значение) может быть сохранена в памяти прибора и включена в отчет E-Mail.
IВозможно ли использовать счетчики электроэнергии, газа и воды от разных производителей на одном приборе?
Да, при условии, что все они имеют одинаковую скорость передачи данных (обычно она равна 2400 бит/сек).
Какой может быть максимальная удаленность счетчиков с шиной M-Bus от прибора HWg-PWR?
При скорости 300 бит/сек длина сегмента кабеля не должна превышать 1000 метров (макс. 350м при скорости 9600 бит/сек).
Возможно ли подключить беспроводные счетчики с интерфейсом M-Bus к HWg-PWR?
Не напрямую. HWg-PWR поддерживает только проводную шину M-Bus. Однако, у нас есть успешно протестированные конвертеры, преобразующие сигналы беспроводной шины M-Bus в проводную.
