Оборудование для контроля работы IP устройств WatchDog2

Обнаружение фактов отказа сетевого оборудования. Мониторинг доступности устройств по сети LAN (PING/WEB) или по сигналам последовательного порта (RS-232). В случае отказа, сетевое устройство будет перезапущено автоматически, без вмешательства человека. Возможен мониторинг до 10 устройств.

IP WatchDog2 периодически проверяет доступность контролируемого оборудования (путем передачи или приема сигналов, показывающих, что устройство работоспособно, по сети Ethernet или по порту RS-232). Если корректный ответ не будет получен вовремя – устройство будет перезапущено. Всё происходит автоматически, без вмешательства оператора.

IP WatchDog2 позволяет контролировать до 10 сетевых устройств. В случае отказа одного из контролируемых устройств, WatchDog2 отреагирует на это срабатыванием выхода реле для сброса или перезапуска по питанию контролируемого устройства. Прибор оснащен двумя выходами реле. Другие возможные типы реакции на события – отправка уведомлений в виде сообщений E-Mail и SMS, или включение звукового оповещателя.

Промышленная версия IP WatchDog2 оснащена последовательным портом (RS-232), что дает возможность вести мониторинг устройств, не оснащенных портом Ethernet, а так же подключить внешний GSM модем для тревожных уведомлений в виде SMS. Промышленное применение подразумевает монтаж на DIN-рейку и наличие силовых релейных выходов, рассчитанных на напряжение 110/230В и ток до 16A.

Мониторинг 10 сетевых устройств, 2 силовых выхода реле 220В/16 А
5 методов контроля работоспособности
Порт RS-232 подключить к устройству внешний GSM модем

IP WatchDog - PING relé 230V - hlídací pes

Особенности

Ethernet: 10/100 Mbit/s
WEB: Встроенный Web сервер, ручное управление выходами реле
Контроль работоспособности:до 10 сетевых устройств
Доступно 5 методов контроля работоспособности:

Ping Out: IP WatchDog2 периодически отправляет запросы PING
Ping In: IP WatchDog2 ожидает запроса PING с назначенного IP адреса
Web client: IP WatchDog2 периодически проверяет доступность заданной Web-страницы (web watchdog)
Web server: IP WatchDog2 ожидает посещения его встроенной Web-страницы
RS232 Rx: IP WatchDog2 запрашивает определенную последовательность символов из потока данных порта RS-232 (rs-232 watchdog)

Выходы реле: НЗ/НР, 230V/16A переменного тока
Звуковой оповещатель: Есть (встроенный)
Журнал событий: 200 записей
Реакция на тревожное событие: Email, SNMP trap, HWg-Push, срабатывание реле, звуковое оповещение
Текстовые сообщения (SMS): Тревога может быть передана в виде сообщения SMS
- Поддержка шлюза SMS-GW: Да, сообщение можно передать через шлюз HWg-SMS-GW
- Локальная отправка SMS: RS-232 может быть использован для подключения GSM модема
Коммуникационные протоколы M2M: SNMP, XML, Modbus/TCP, HWg-Push
Рабочая температура: -30°C ~ +75°C
Габариты: 145 x 90 x 45 (мм) (настенное крепление, монтаж на DIN рейку)/li>

Поддержка ПО

HWg-Trigger: Перенаправление тревог в виде сообщений SMS, всплывающие сообщения, завершение работы ПК...
Стороннее ПО мониторинга по SNMP

Онлайн-портал: SensDesk.com (удаленный мониторинг нескольких устройств, бесплатный доступ через Web).
Поддержка для разработчиков: HWg-SDK

IP WatchDog2 серия

IP WatchDog2

	WEB интерфейс	Реле выхода	Внешний GSM модем	Возможности мониторинга				Modbus/TCP
	WEB интерфейс	Реле выхода	Внешний GSM модем	Контролируемые устройства	PING In / Out	WEB Клиент / Сервер	RS-232	Modbus/TCP
IP WatchDog2 Lite		2 x 24V		10
IP WatchDog2 Industrial		2 x 230V/16A		10

Информация для заказа

IP WatchDog2 Industrial	Устройство контроля работоспособности сетевых устройств. Обнаруживает устройства отключения или зависания. Отслеживает доступность устройств по локальной сети (PING/Web) или интерфейсу RS-232). В случае отключения, перезагрузки устройства происходит автоматически. Контолирует до 10 устройств.	31713 руб.
IP WatchDog2 Industrial set	Комплект. В комплект поставки входят: IP WatchDog2 Industrial, адаптер питания, CD с программным обеспечением, руководство пользователя	35184 руб.
IP WatchDog2 Lite Plain	Устройство контроля работоспособности IP-WatchDog2 Lite отслеживает наличие одного или двух сетевых устройств и автоматически перезапускает их в случае неудачи. Отсутствие реакции устройства (маршрутизатор, IP-камеры, Wi-Fi AP, и т.д.) определяется по недоступности веб-интерфейс или нет ответа на PING. Без адаптера питания и др. аксессуаров.	17354 руб.
IP WatchDog2 Lite	Устройство контроля работоспособности IP-WatchDog2 Lite отслеживает наличие одного или двух сетевых устройств и автоматически перезапускает их в случае неудачи. Отсутствие реакции устройства (маршрутизатор, IP-камеры, Wi-Fi AP, и т.д.) определяется по недоступности веб-интерфейс или нет ответа на PING.	19433 руб.
IP WatchDog Lite	В комплекте: устройство IP Watchdog Lite-версия, адаптер питания, две съемные контактные колодки, CD с необходимым ПО, Инструкция по эксплуатации.

Примеры использования

Перезапуск коммутатора / маршрутизатора
Раз в минуту прибор посылает запросы Ping на IP-адреса коммутатора и маршрутизатора. В случае отсутствия ответа от одного из устройств в течение установленного интервала времени IP WatchDog2 активирует свои релейные выходы и на несколько секунд прерывает подачу питания на контролируемое устройство, вызывая тем самым его принудительную перезагрузку.
Контроль работоспособности сетевой камеры
IP WatchDog2 контролирует доступ к Web-интерфейсу IP камеры. В случае потери доступа к камере она будет перезагружена, либо выдано тревожное оповещение (для системы безопасности).
Контроль работоспособности точки доступа WiFi
IP WatchDog2 проверяет доступность удаленной точки доступа. В случае отказа, WiFi маршрутизатор автоматически перезапускается кратковременным отключением питания.
Кроме того, используя Web-интерфейс IP WatchDog2 можно вручную удаленно перезапускать либо отключать точку доступа в любое время.
Мониторинг и перезагрузка ПК в информационном стенде
Контроль работоспособности ПК, являющегося частью автономной информационной колонны с сенсорным дисплеем.
В случае, если контролируемый ПК прекращает отправлять сигналы, обозначающие его работоспособность (запросы Ping или Web-страницы прибора), IP WatchDog2 выдает тревожное оповещение оператору, либо удаленно перезагружает “зависший” ПК.
Сетевой watchdog – мониторинг соединения
Ведение журнала отказов интернет-соединения, переключение на запасной канал связи в случае необходимости. Функции системы:
- Подключение резервного канала связи
- Сигнализация о разрыве интернет-соединения с помощью встроенного звукового оповещателя или замыканием контактов реле
- Информация о разрывах соединения сохраняется во внутренней памяти прибора
- Отправка тревожного уведомления в виде сообщения SMS через локальный GSM модем

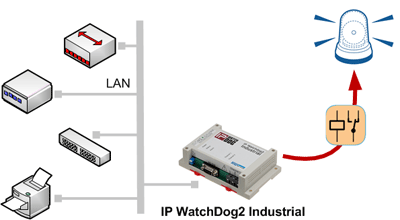

Контроль работоспособности сетевых устройств (до 10)

Отправка запросов PING (ICMP) раз в минуту на 4 заданных IP-адреса устройств.
При отказе одного из 4-х устройств, IP WatchDog2 включит сигнальную лампу, подключенную к его релейному выходу, или инициирует отправку тревожного уведомления на E-Mail и в виде сообщения SMS.

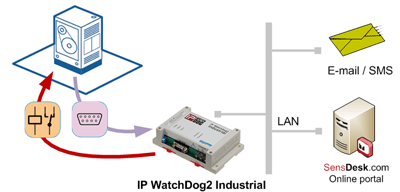

Контроль работоспособности станка (RS-232 WatchDog)

Проверка корректности работы станка путем контроля данных, передаваемых на порт RS-232.
В случае, если корректная строка данных не будет получена в заданный промежуток времени, оператор системы будет оповещен об отказе по E-Mail или SMS.
Релейный выход устройства может быть задействован для включения сигнальной лампы или перезапуска станка.

Программное обеспечение

Настройка: UDP Config – Настройка IP адреса
Реакция на события: HWg-Trigger (MS Windows)
Отправка текстового сообщения либо отображение тревожного оповещения при выходе измеряемых значений из заданного диапазона.
Мониторинг и журналирование: HWg-PDMS
ПО для мониторинга — построение графиков, сохранение измеряемых величин в базу данных, вывод отчетов в формате MS Excel.
Онлайн-сервис для удаленного мониторинга: портал www.SensDesk.com
Стороннее ПО:
- Mobile phone apps: iPhone, Android и другие ...
- SNMP NMS
  Nagios, OP5, Cacti, Zabbix, The Dude, Paessler PRTG, OpenNMS, HP OpenView, IBM Tivoli, Axence nVision, Ipswitch WhatsUp, CA NSM, SNMPc и другие...
Для разработчиков: HWg-SDK
содержит полное описание всех команд интерфейса устройств, примеры программирования и использования протоколов M2M на различных языках программирования:
(JAVA, PHP, Borland C++ Builder 6.0, Microsoft Visual C++ 6.0, Borland Delphi 6.0, Microsoft Visual Basic & Excel VBA, VB.NET, C code for Linux, JavaScript (AJAX) Microsoft Visual C# 2005 (.NET))

>> Программное обеспечение и приложения

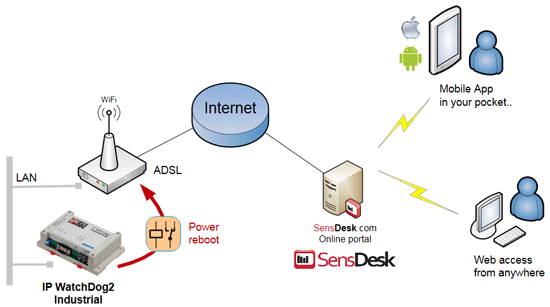

Подключение к онлайн-порталу SensDesk.com

IP WatchDog2 можно подключить к онлайн-порталу SensDesk.com.

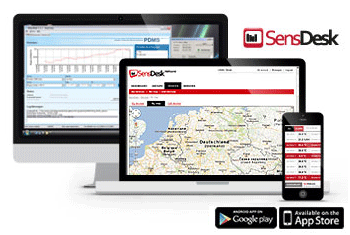

Информацию от всех устройств можно посмотреть из любой точки мира, используя браузер или мобильное приложение.

>> SensDesk.com онлайн портал

Тревожные оповещения в виде сообщений SMS

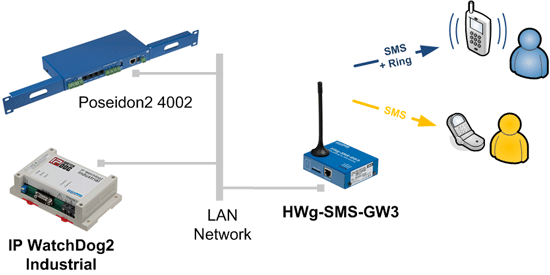

Отправка сообщений SMS по локальной сети через шлюз SMS-GW

Текстовые сообщения от отказах оборудования могут быть переданы прибором IP WatchDog2 при помощи шлюза SMS-GW.
В Web-интерфейсе IP WatchDog2 необходимо прописать номера телефонов получателей тревожных оповещений и IP-адрес шлюза “HWg-SMS-GW”.
Не требуется дополнительного оборудования, нужно только сетевое соединение.

Один шлюз “HWg-SMS-GW” может обслуживать несколько устройств (например, Poseidon2 4002, как показано на схеме).

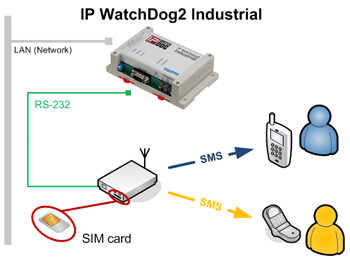

Внешний GSM модем

IIP Watchdog2 Industrial оснащен портом RS-232, который может быть использован для подключения различных устройств (с целью контроля их работоспособности), либо внешний GSM модем.

С помощью ПО под ОС Windows HWg-Trigger

Приложение HWg-Trigger запускается на любом ПК под ОС Windows в фоновом режиме и позволяет отсылать SMS уведомления в случае отказа контролируемых сетевых устройств.

Часто задаваемые вопросы

Каковы различия между версиями устройства Lite и Industrial?
Версия Industrial выполнена в корпусе для легкой установки на DIN-рейку и оснащена реле с силовыми выходами на напряжение 230 В и ток до 16 А, а так же имеет в своем составе порт RS-232 для контроля работоспособности устройств, оснащенных таким портом (например, станков ЧПУ, кассовых терминалов и т.п.) или для подключения a GSM модема. Программные функции, за исключением поддержки протокола Modbus/TCP, абсолютно идентичны.
Может ли IP WatchDog2 контролировать наличие интернет-соединения?
Да, это возможно. Самый простой способ – это периодическая отправка запросов PING на адрес какого-либо наиболее удобного или распространенного сервера, например, Google.
Может ли IP WatchDog2 автономно выполнить перезагрузку контролируемого устройства?
Да, устройство периодически посылает запросы PING на указанный IP адрес, и, в случае, если ответ не был получен в определенное время, инициирует его перезагрузку или сброс по питанию посредством активации выходов реле. В дополнение к контролю работоспособности устройств, имеющих сетевой интерфейс, устройство может контролировать различное оборудование, оснащенное портами RS-232.
Могу ли я вручную управлять выходами реле через Web-интерфейс?
Да, релейными выходами можно управлять вручную, используя Web-интерфейс, инициируя включение и выключения питания различных устройств, перезагружать их и т.п.
Должен ли IP watchdog всегда выдавать звуковое оповещение (внутренний оповещатель), в случае обнаружение тревожного события?
Нет, не всегда. Встроенный оповещатель может быть привязан к одному или нескольким каналам устройства, либо находится всегда в выключенном состоянии.
Возможно ли предотвратить повторные попытки перезапуска контролируемого устройства в случае, если оно не отвечает после первого перезапуска?
Да, установите в настройках значение параметра Timeout After Reboot равным 0. В этом случае, после перезапуска контролируемого устройства, IP WatchDog2 перейдет в режим ожидания сигнала, что устройство доступно.
Я не могу “пропинговать” IP WatchDog2 со своего компьютера и наоборот. В чем может быть проблема?
Убедитесь, что IP WatchDog2 доступен по Web-интерфейсу с Вашего ПК. Если все работает, убедитесь, что Ваш файрволл не блокирует отправку и прием запросов ICMP (PING). Некоторое сетевое оборудование и сервера по умолчанию настроены на блокировку PING для того, чтобы обезопаситься от хакерских атак.
Как долго IP WatchDog2 не отправляет запросы контролируемому устройству после перезагрузки? Это время задержки можно настроить самому?
Да, это время задержки определяется параметром Timeout after reboot.
Поддерживает ли IP WatchDog2 протокол SNMP?
Да, состояние прибора можно контролировать по SNMP. Так же, при возникновении тревоги, возможна отправка SNMP Trap.
Сколько всего получателей тревожных оповещений SMS можно занести в настройки прибора?
SMS можно отослать, используя шлюз HWg-SMS-GW или внешний GSM модем. IP WatchDog2 позволяет отправить оповещения SMS на 5 телефонных номеров.
Могу ли я контролировать работу IP WatchDog2 через онлайн-портал SensDesk?
Да. Онлайн-портал SensDesk.com может, для примера, отправить Вам уведомление E-Mail в случае, если связь с устройством IP WatchDog2 будет по какой-либо причине прервана.
Может ли IP WatchDog2 быть подключен к сторонней SCADA системе?
Да, версия "IP WatchDog2 Industrial" поддерживает протокол Modbus/TCP, что позволяет интегрировать его в различные индустриальные визуализирующие комплексы.
Возможно ли питать IP WatchDog2 Industrial по сети Ethernet?
Нет, в стандартной версии это не предусмотрено.
По запросу возможно получить версию с поддержкой PoE под другим номером для заказа. Эта версия будет питаться как от сетевого адаптера так и по кабелю Ethernet (IEEE 802.3af).

Загрузки

Online demo Онлайн демонстрация работы
IP WatchDog2 Industrial Описание продукта (англ., pdf, 719 KB)
IP WatchDog2 Industrial Описание продукта (pdf, 2,6 MB)
IP WatchDog2 MANUAL Руководство пользователя (англ., pdf, 2 MB)
IP WatchDog2 Lite Описание продукта (pdf, 2,5 MB)
Конфигуратор: UDP Config Страница продукта
